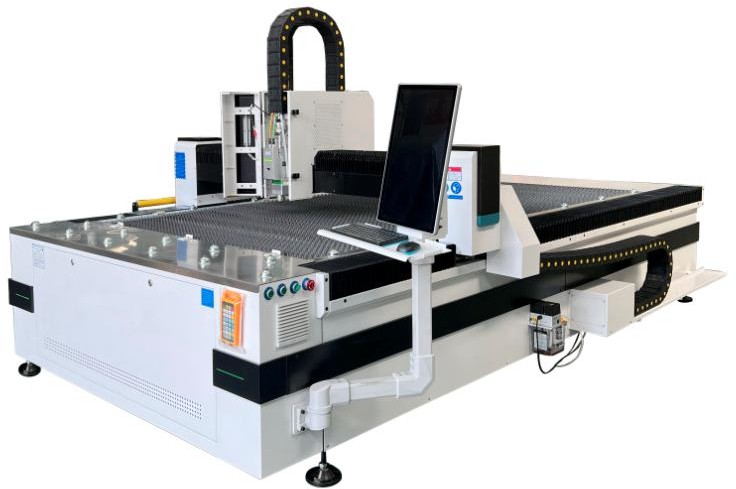

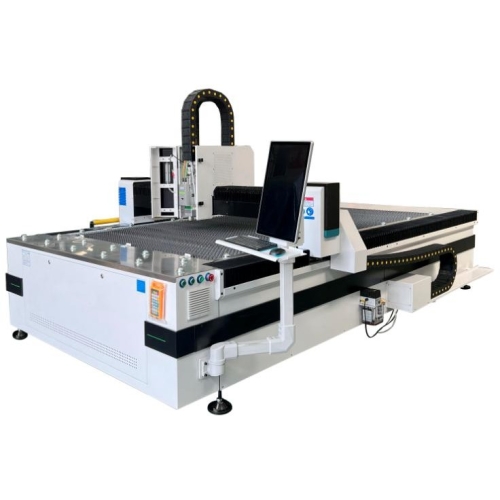

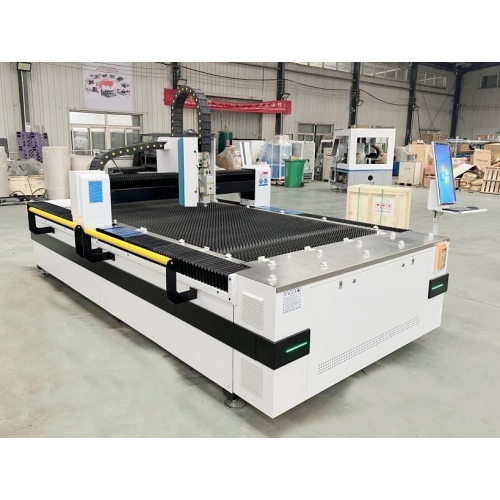

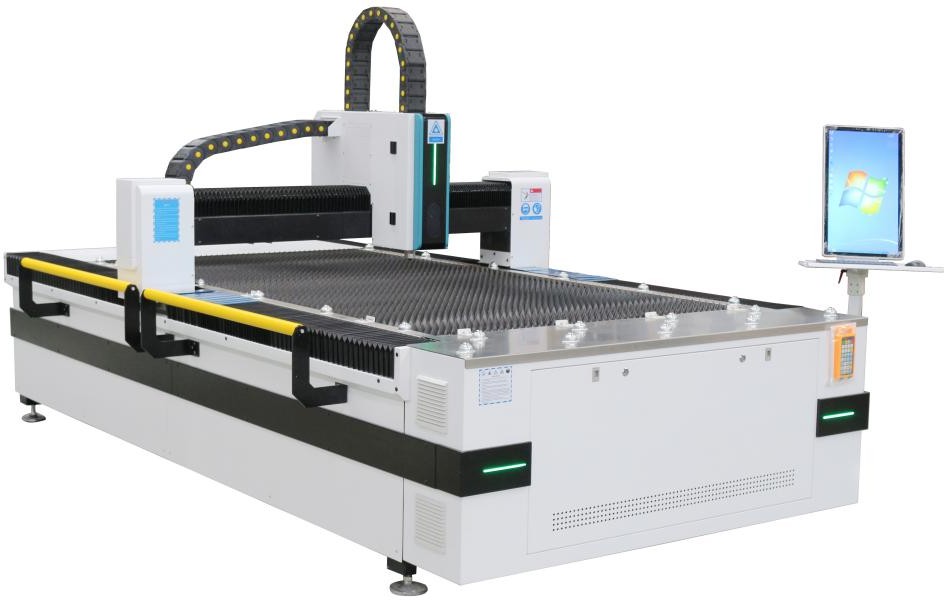

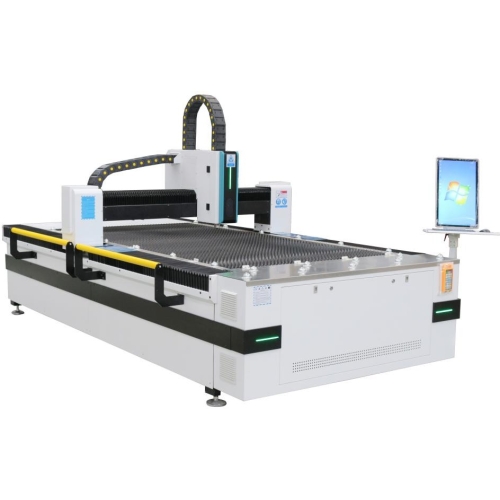

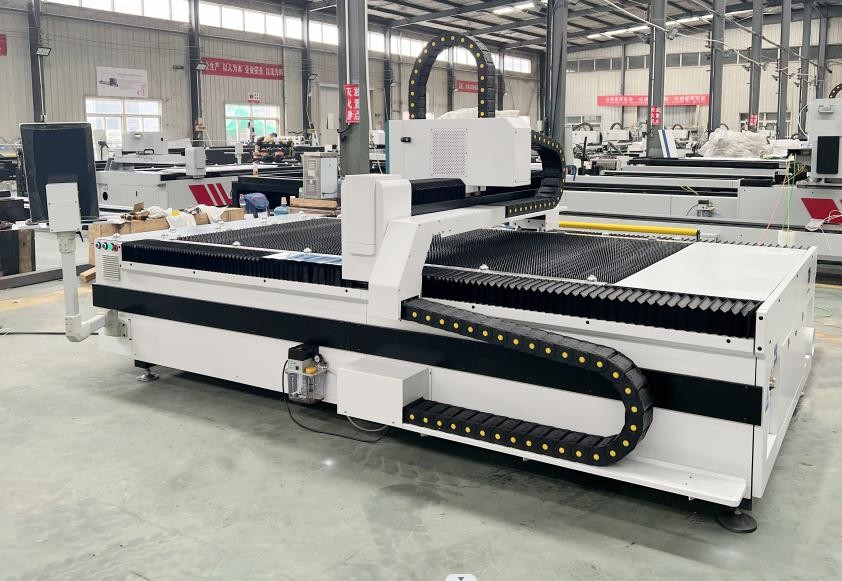

FIBER ZX-1325FL lézervágó gép - 3000 W, 1300 × 2500 mm
Fémvágó gép automatikusan fókuszáló fejjel, számítógéppel, hűtő- és munkaeszközökkel.
Vágjon fémet saját tervei szerint
Készítsen műszaki elemeket, táblákat és házrészeket saját FIBER vágógépén. A lézertechnológia szabadságot ad a kontúrok, furatok és több részlet elrendezésének egy projektben való megvalósítására.
A ZX-1325FL egy FIBER lézervágó gép 3000 W teljesítménnyel, amelyet fémrészletek fémlemezből történő előkészítésére terveztek. A 1300 × 2500 mm mező lehetővé teszi, hogy az elemeket alakjuk és sorozatméretük szerint rendezze el. A gép alkalmas panelek, fogantyúk, burkolatok, berendezésalkatrészek és egyéb olyan részletek megmunkálására, amelyek kialakítása kontúrként elkészíthető a vágáshoz. A beállítás egy MAX MFSC-3000 forrást, egy Bochu BLT310 autofókuszos fejet és egy 2000 FSCUT vezérlőt a CypCutE szoftverrel kombinál. Az integrált képernyős számítógép és távirányító megkönnyíti a feladat előkészítését és a készülék kezelését a munkaállomáson.
Saját fémvágása megnyitja a lehetőséget prototípusok, rövid sorozatok és aktuális rendelések készítésére. Ön irányíthatja a projekt geometriáját és a munka megszervezését az üzemben.
Lemezvágás FIBER lézerrel
A legfontosabb előnyök
Erő a mindennapi feladatokhoz
A MAX szálforrás 3000 W névleges teljesítményt biztosít, és a 1060–1080 nm sávban működik. Megszerezheti saját lézerállomását, amellyel egyetlen részlettől kezdve az elemek sorozatáig teljesítheti a megrendeléseket. A folyamattervezés és a paraméterek az Ön ellenőrzése alatt maradnak.
Pontos vágási folyamat
A Bochu BLT310 fej automatikus fókuszállítással rendelkezik folyamatos üzemmódban. Ez az állomás kulcseleme a műszaki részletek, házak és reklámelemek gyártásához.
Kényelmes munka a lappal
A fogazott asztal megtámasztja a fémlemezt, a görgők pedig megkönnyítik a munkaterületre való adagolását. Saját munkaterülete szabadságot ad Önnek, hogy rövid sorozatokon, prototípusokon és egyedi gyártású elemeken dolgozzon.
A tervezéstől a fém részletekig
A CypCutE rendszer egy integrált számítógépre van telepítve, nagy LCD képernyővel. Ez kényelmes módja a változó projektek megvalósításának: a prototípustól a következő alkatrészsorozatig.
Az ismétlődő mozgás mechanikája
Az X/Y tengelyeket 750 W Fuji szervomotorok hajtják, a Z tengelyt pedig egy 400 W szervomotor hajtja. A kiterjedt mechanika alapot ad a mindennapi gyártáshoz saját CAD-terveiből.
Hűtő a beállított konfigurációban
A CWFL-3000 hűtőberendezés 22 l tartállyal és ±0,5°C deklarált hőmérsékleti stabilitással rendelkezik. A forrás, a fej és a hűtés hozzá van rendelve egy gyártóállomáshoz.

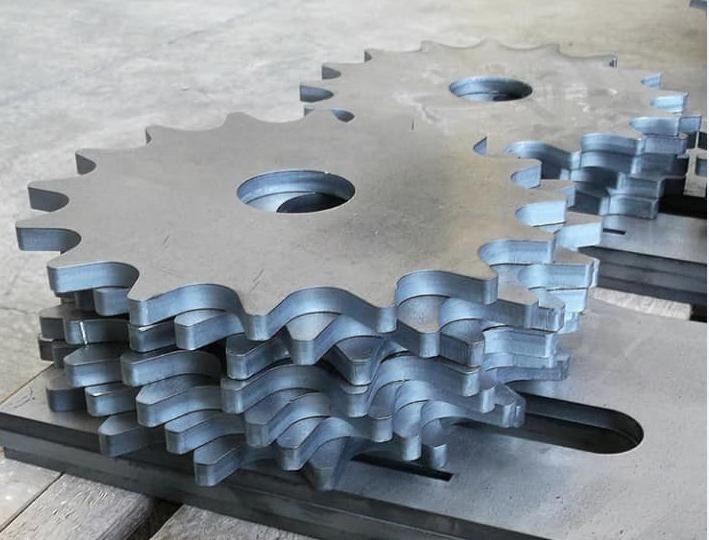

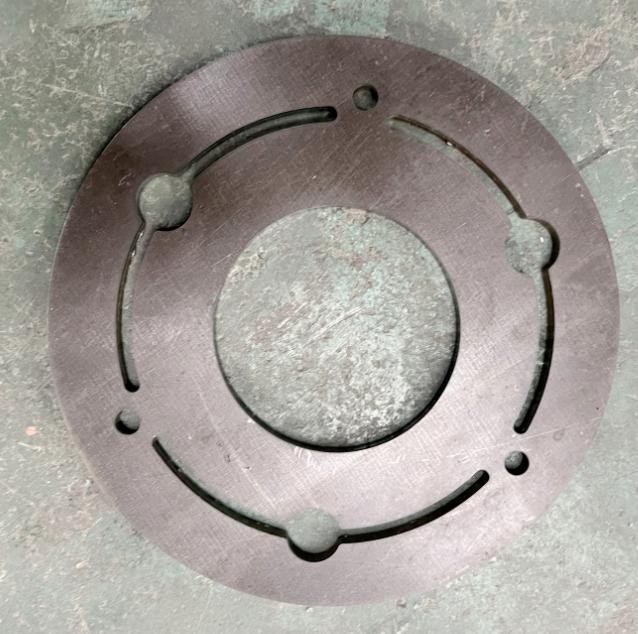

Kontúrok, furatok és fémrészletek kivágása
Dekoratív körvonal kivágása
Kész dekoratív részlet
Közeli kép a részlet széléről
Ötletek alkalmazásokhoz
Prototípusok és rövid sorozatok
Alkatrészek a tervezés ellenőrzéséhez és a projekt későbbi verzióihoz.
Műszaki részletek
Fogantyúk, panelek, konzolok és házelemek.
Reklám és jelölések
Fémből készült táblák, táblák és díszek.

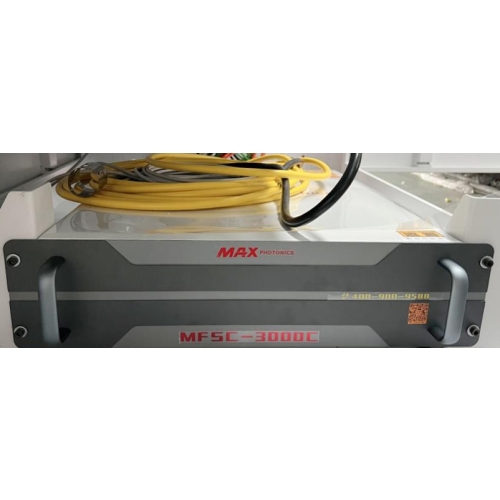

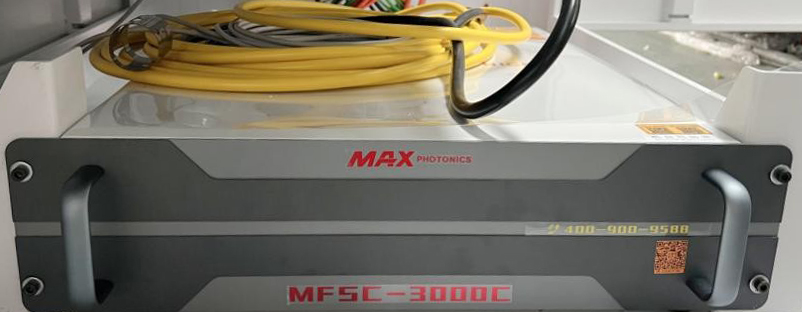

Lézeres forrás
MAX MFSC-3000 - 3000 W optikai teljesítmény
A MAX szálforrás 3000 W névleges teljesítményt biztosít, és a 1060–1080 nm sávban működik. A konfiguráció fémlemezek vágására szolgál. A száloptikai forrás a gép szíve, és biztosítja a feldolgozáshoz szükséges energiát. A paraméterek beállításával egy készülék a következő projekteket is képes kezelni a működési körén belül.
Megszerezheti saját lézerállomását, amellyel egyetlen részlettől kezdve az elemek sorozatáig teljesítheti a rendeléseket. A folyamattervezés és a paraméterek az Ön ellenőrzése alatt maradnak.

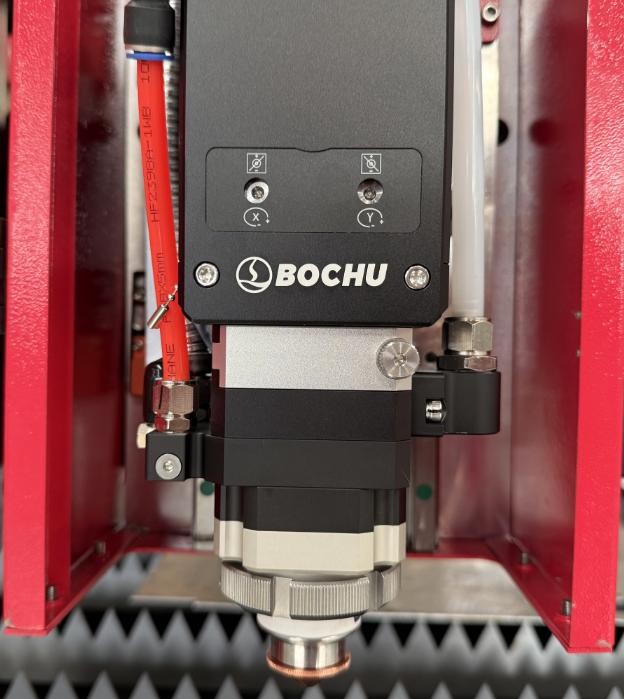

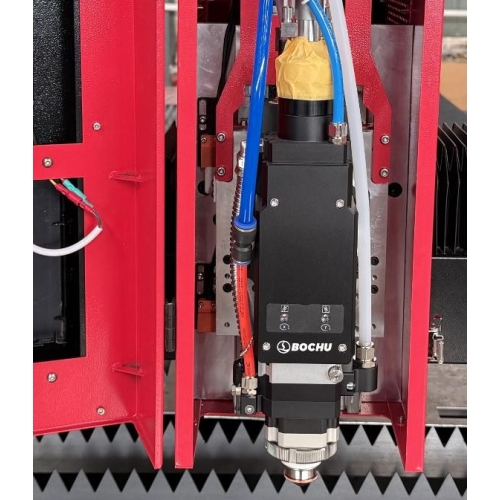

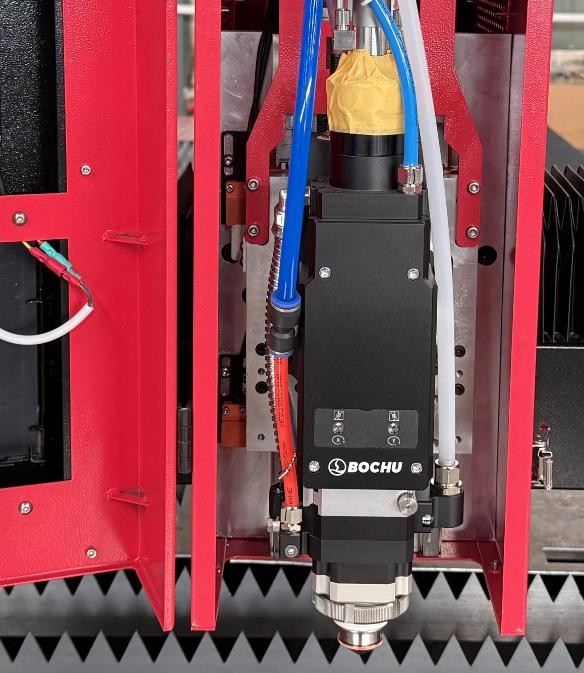

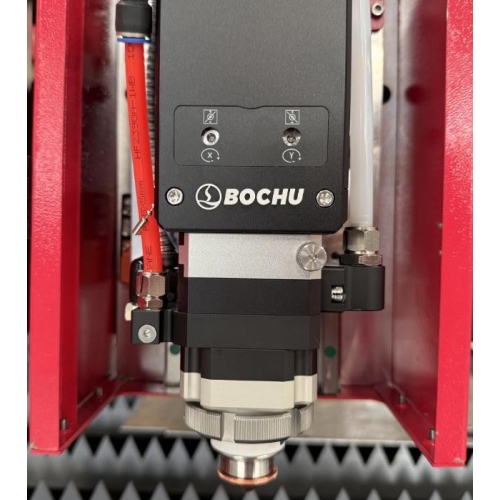

Vágófej
Bochu BLT310 automatikus fókuszállítással
A Bochu BLT310 fej automatikus fókuszállítással rendelkezik folyamatos üzemmódban. A fej a sugarat az anyagra fókuszálja, és együttműködik a gépvezérléssel. A fókusz beállítása megkönnyíti a különböző típusú fémlemezekkel végzett projektek végrehajtását.
Ez az állomás kulcseleme a műszaki részletek, házak és reklámelemek gyártásához.

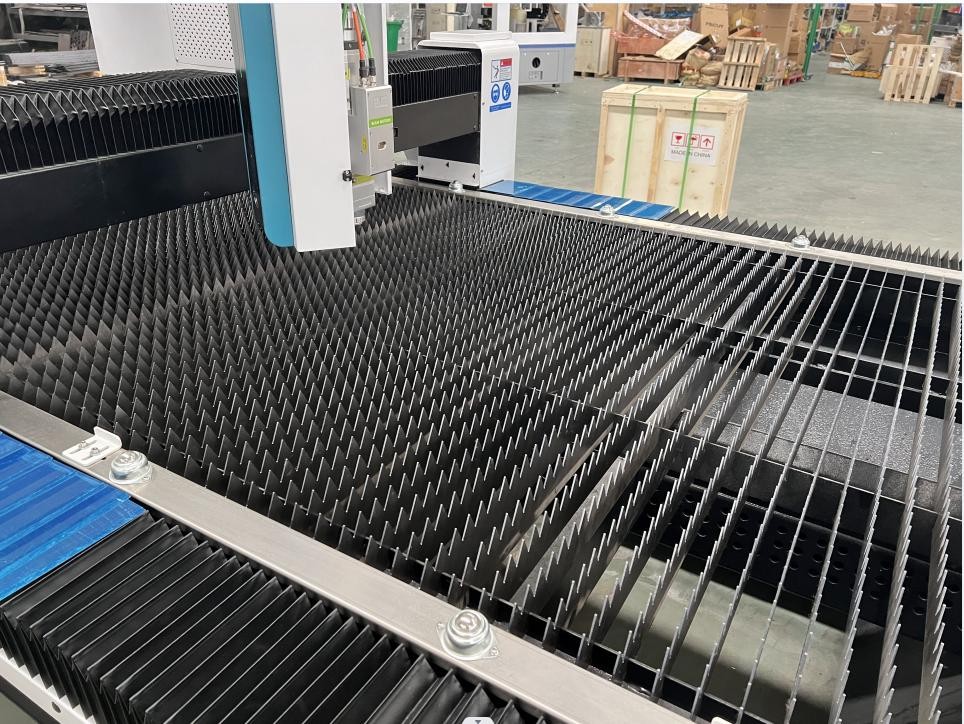

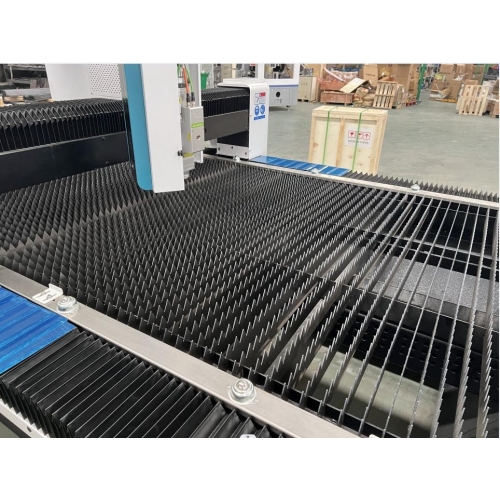

Asztal és rakodás
1300 × 2500 mm fogazott asztal adagoló görgőkkel
A fogazott asztal megtámasztja a fémlemezt, a görgők pedig megkönnyítik a munkaterületre való adagolását. Az asztal szerkezete a 20 mm vastagságú lapok súlyához igazodik. A fogazott asztal megtámasztja a fémlemezt, a munkaterülethez való hozzáférés megkönnyíti a kész elemek berakását és fogadását. Egyetlen részletet vagy alkatrészsorozatot is elrendezhet egy projektben.
Saját munkaterülete szabadságot ad Önnek, hogy rövid sorozatokon, prototípusokon és egyedi gyártású elemeken dolgozzon.

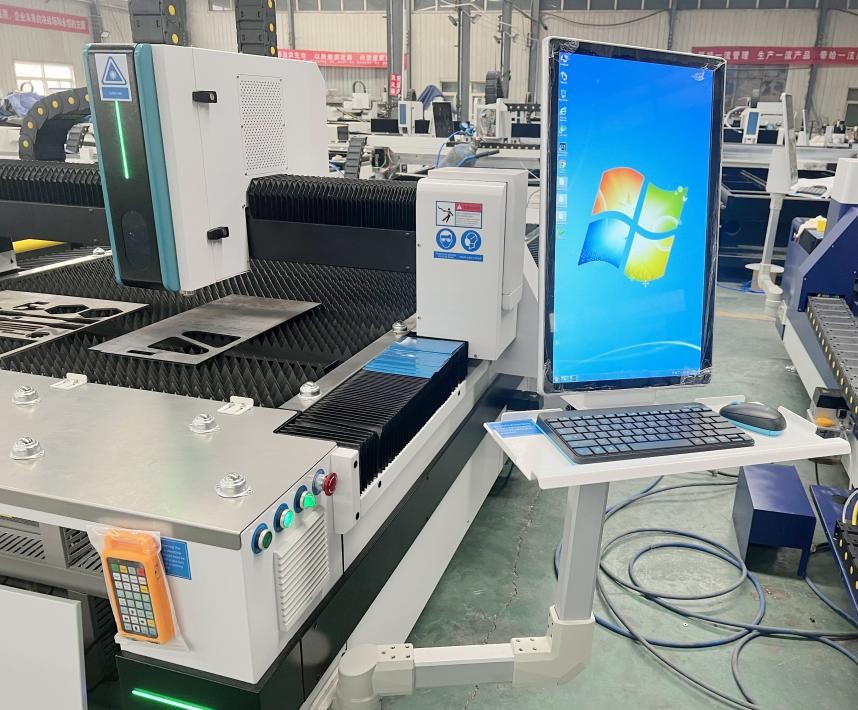

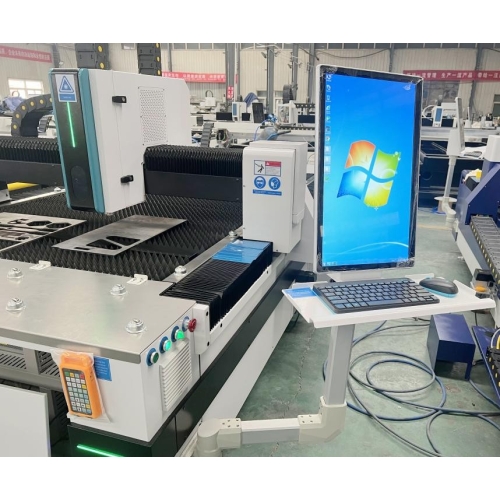

Vezérlés és tervezés
FSCUT 2000 + CypCutE
A CypCutE rendszer egy integrált számítógépre van telepítve, nagy LCD képernyővel. A belső és külső kontúrok felismerése segíti a megmunkálási folyamat előkészítését. A szoftver egyesíti a tervezési geometria támogatását a vágási paraméterekkel. Egy környezetben szervezi a feladatot és a gép működését.
Ez kényelmes módja a változó projektek megvalósításának: a prototípustól a következő alkatrészsorozatig.

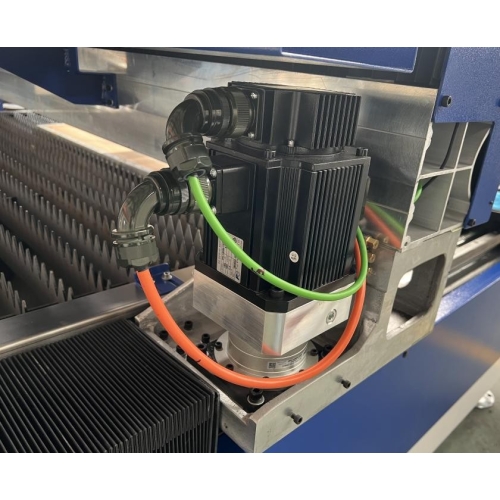

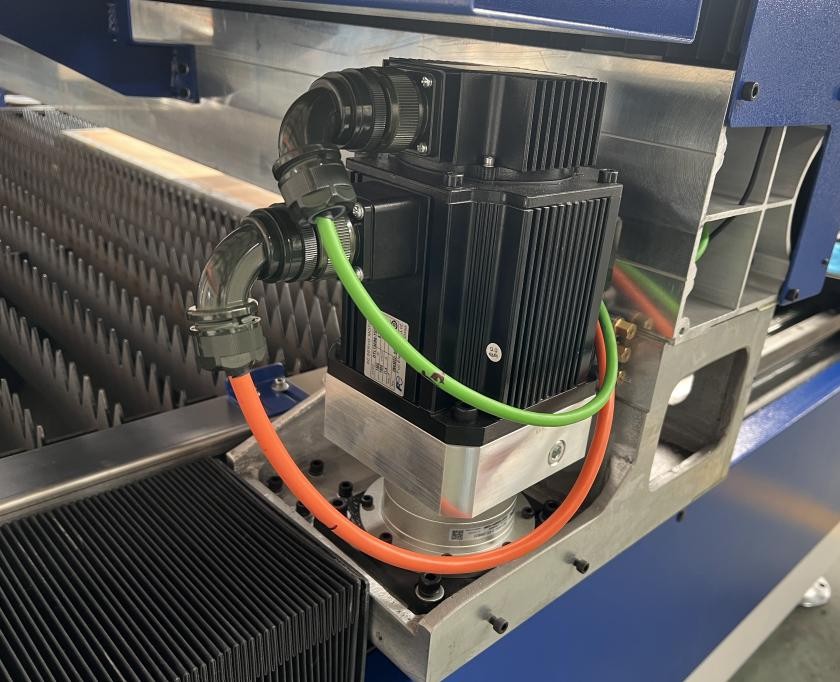

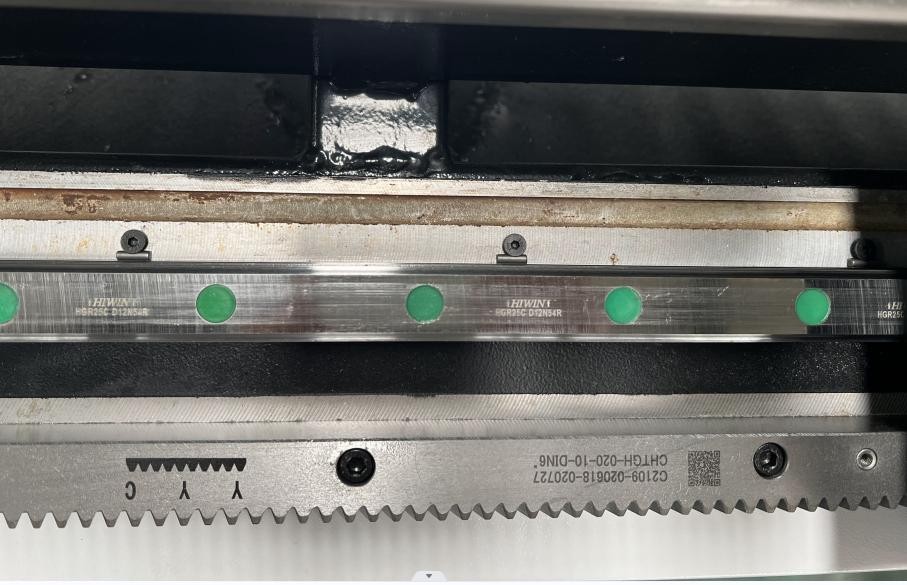

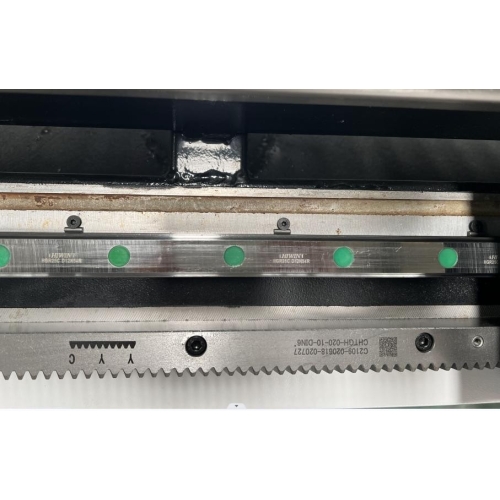

Vezetés és útmutatás
Fuji, SHIMPO, Hiwin, YYC és TBI
Az X/Y tengelyeket 750 W Fuji szervomotorok hajtják, a Z tengelyt pedig egy 400 W szervomotor hajtja. A SHIMPO szűkítők, a Hiwin HGH25 vezetők és az YYC spirális fogaskerekek együtt mozognak az asztal síkjában. A hajtások és a vezetőrendszer együttműködnek a kontúrok létrehozásakor. A precíz tengelymozgás az alapja a furatok, formák és számos alkatrész elrendezésének.
A kiterjedt mechanika alapot ad a mindennapi gyártáshoz saját CAD-terveiből.

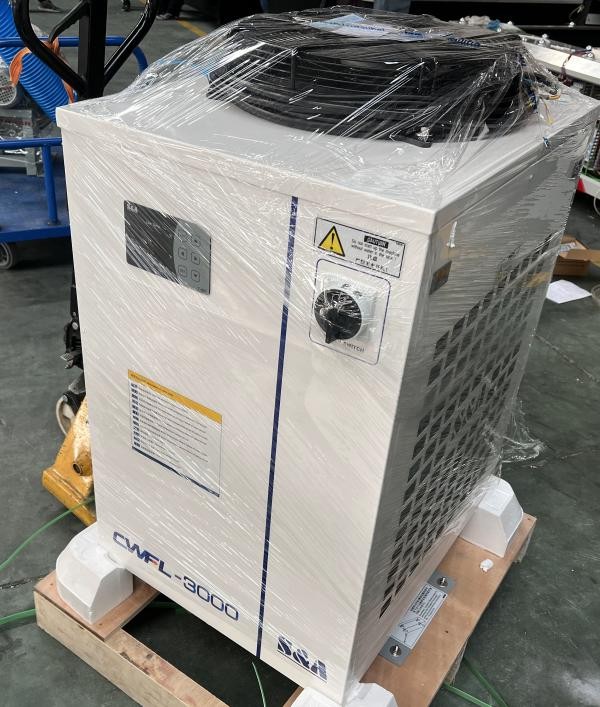

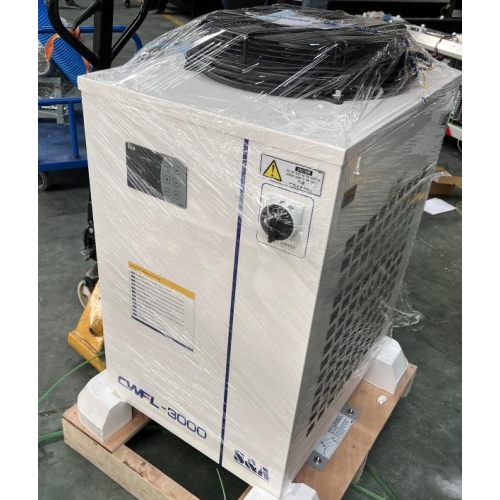

Hűtés
S&A Teyu CWFL-3000 - külön chipet tartalmaz
A CWFL-3000 hűtőberendezés 22 l tartállyal és ±0,5°C deklarált hőmérsékleti stabilitással rendelkezik. A hűtőrendszer támogatja a lézer stabil termikus viszonyait a feladat során. A megfelelő felszerelés a kínált konfiguráció része.
A forrás, a fej és a hűtés hozzá van rendelve egy gyártóállomáshoz.

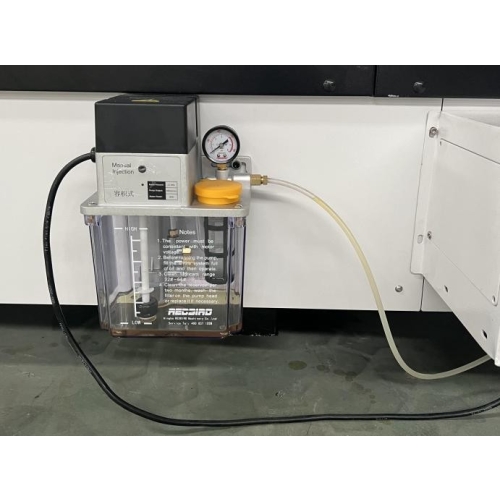

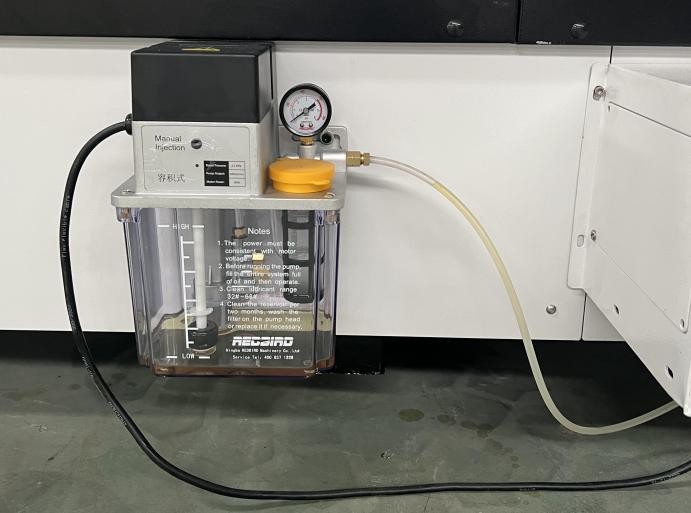

Gáz és napi szerviz
SMC beállítás és automatikus kenés
Az SMC arányos szelep a munkagáz szabályozására szolgál. Az oxigén vagy nitrogén kiválasztása az anyagtól és a kívánt éltől függ. A munkagáz beállítása a lemezvágási folyamat része. Az automatikus kenés támogatja a gépmechanika működését.
Az ilyen berendezések segítenek megszervezni az ismétlődő gyártási munkát a következő lapokon.

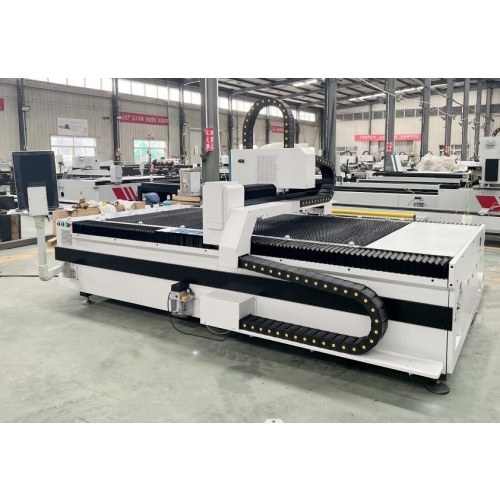

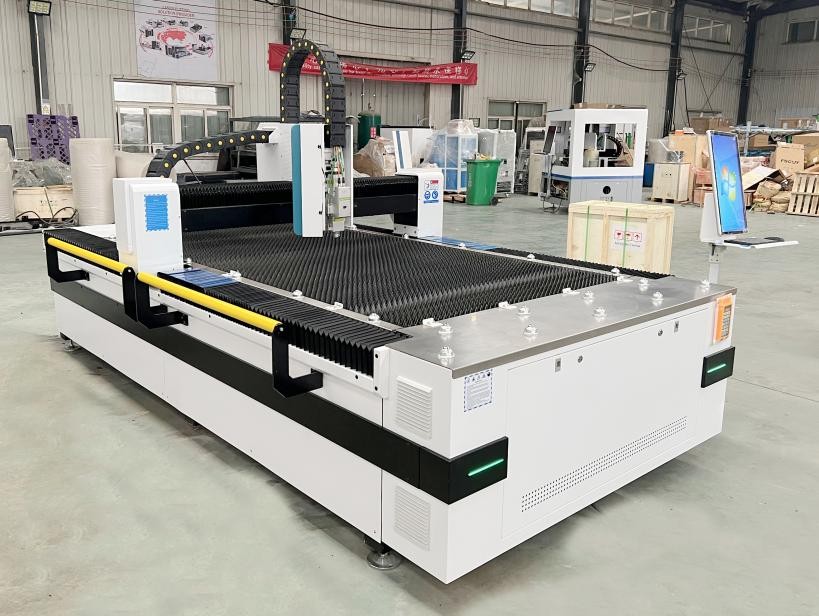

Gyártás saját irányítása alatt
Állomás fémlemez betöltésére és vágására
A gép méretei 3650 × 2170 × 1900 mm és tömege 2000 kg. Az alkatrészek védett szerkezetben vannak elhelyezve, míg a felülről hozzáférhető asztal megkönnyíti a lapok betöltését. Saját vágógépe szabadságot ad prototípusok, rövid sorozatok és aktuális megrendelések megvalósítására. A gyárában saját tervei szerint készíthet alkatrészeket.
Ez egy megoldás azoknak a cégeknek, akik fejleszteni szeretnének a lemezfeldolgozást, és hatékonyan szeretnének váltani a különböző részletek között.

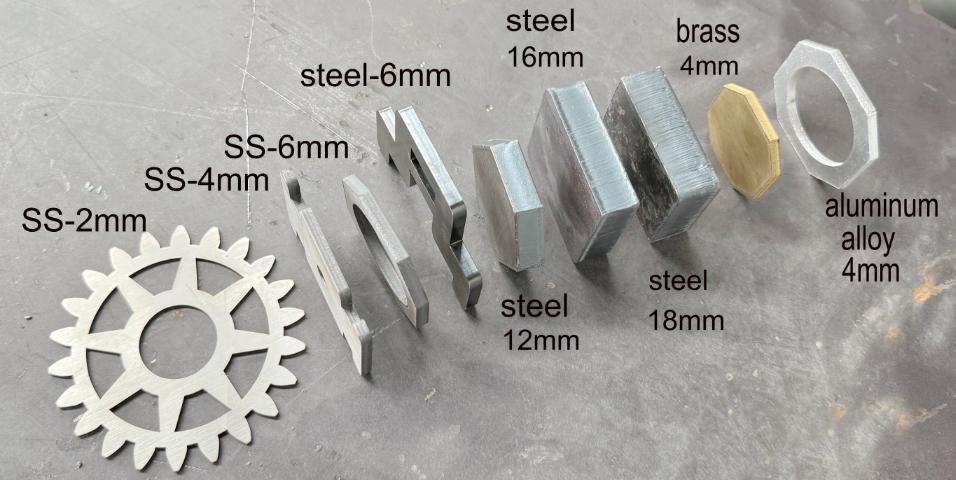

Fémek és a feldolgozás köre
Szénacél
- Szerkezeti elemek, lapos gépalkatrészek és fogantyúk.
- Hozzávetőleges maximális vastagságtartomány: 16–18 mm.
Rozsdamentes acél
- Panelek, előlapok, burkolatok és berendezési elemek.
- Hozzávetőleges maximális vastagságtartomány: 5–6 mm.
Alumínium
- Rácsok, könnyű alkatrészek és műszaki részletek.
- Hozzávetőleges maximális vastagságtartomány: 4–5 mm.
Sárgaréz
- Dekorációk, jelek és alkatrészek.
- Hozzávetőleges maximális vastagság: 3–4 mm.
További felhasználások az előkészítéshez
- Horganyzott lemezek és mangán acél.
Réz
- Válogatott részletek és fém elemek.
- Hozzávetőleges maximális vastagságtartomány: 1–2 mm.

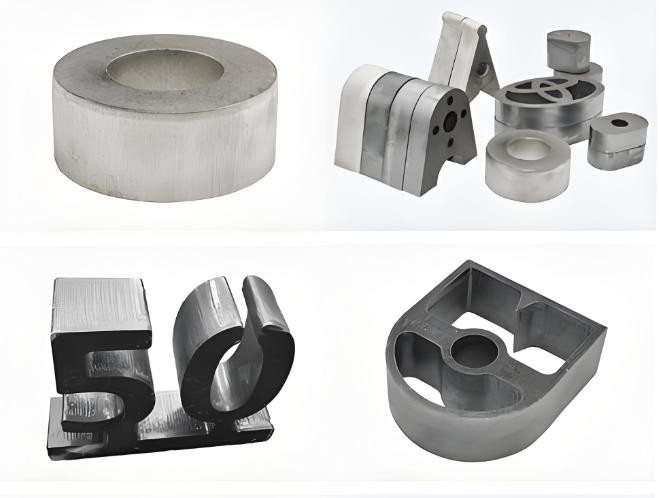

Megvalósítási példák

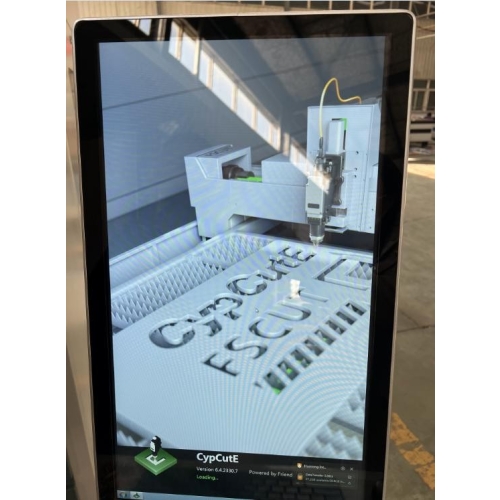

Szoftver és vezérlés

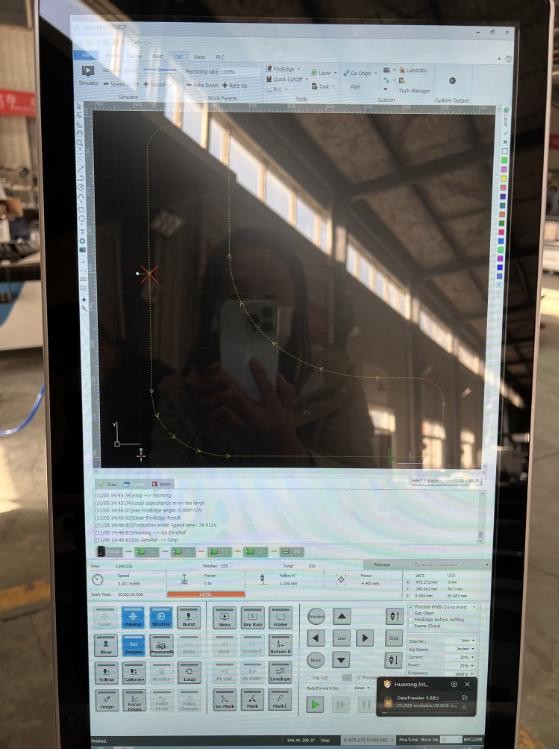

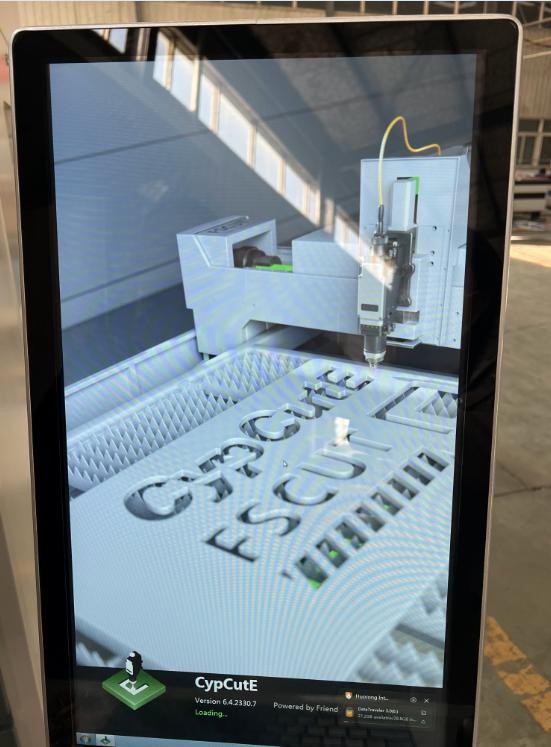

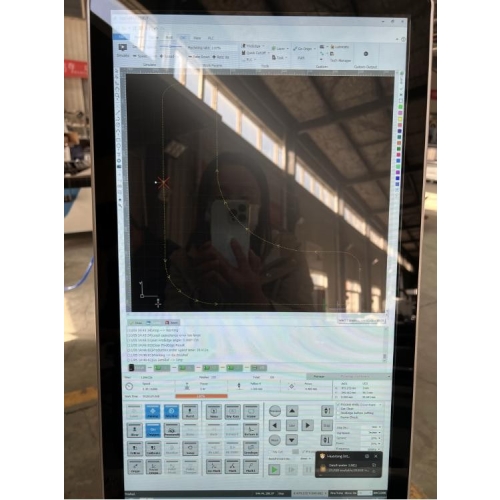

A fájl előkészítése CypCutE-ben
Vezérlés konfigurációja: FSCUT 2000 / CypCutE. A vezérlés összekapcsolja az elkészített projektet a készülék működésével és a feladat paramétereivel.
Saját fájljai lehetővé teszik az egyedi projektek megvalósítását, a részlet későbbi verzióinak elkészítését, és a kiválasztott geometriához való visszatérést a későbbi megrendelésekhez.
Mit nyersz a mindennapi munkában?
Vágjon fémet saját tervei szerint
- Prototípusok és rövid sorozatok — Tervellenőrzési részek és későbbi tervezési felülvizsgálatok.
- Műszaki részletek — Fogantyúk, panelek, konzolok és házelemek.
- Reklám és jelölések — Fémből készült plakettek, táblák és díszek.
- Saját projektek - Szabadság a megrendelések elkészítéséhez saját grafikája vagy geometriája szerint.
- Utólagos rendelések — Lehetőség a kínálat bővítésére új termékekkel, rövid sorozatokkal.

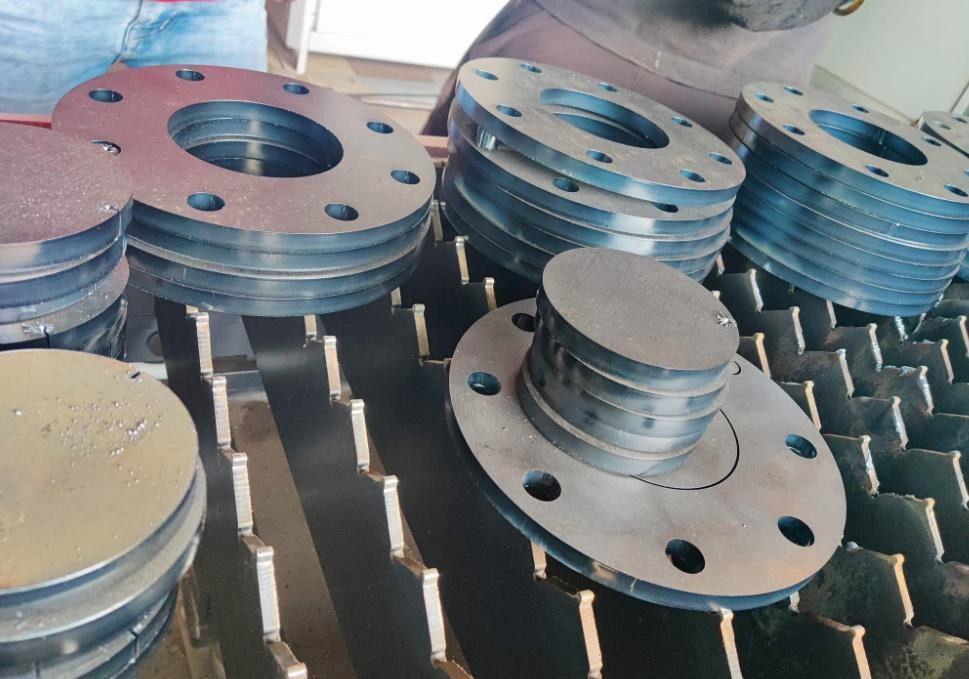

Lyukak és minták fémlemezen
Még több lehetőség
Panel többféle kivágással
Kis díszítőelemek
A hópehely motívum kivágása
Műszaki adatok
| Paraméter | Érték |
|---|---|
| Modell | ZX-1325FL |
| Hatékony vágási terület | 1300 × 2500 mm |
| X tengely tartomány | 1300 mm |
| Y tengely tartomány | 2500 mm |
| Z tengely tartomány | 150 mm |
| Lézeres típus | FIBER / száloptika |
| Optikai teljesítmény | 3000 W |
| Lézeres forrás | MAX MFSC-3000 |
| Hullámhossz | 1060–1080 nm |
| Vágófej | Bochu BLT310 - automatikus élességállítás |
| Vezérlés/program | FSCUT 2000 / CypCutE |
| Szervo hajtások | Fuji: 750 W X/Y, 400 W Z |
| Reduktorok | SHIMPO |
| Útmutatók | Hiwin HGH25 |
| X/Y sebességváltó | YYC, spirális fogaskerék |
| Z meghajtó átvitel | TBI golyós csavar |
| Arányos szelep | SMC |
| Pozícionálási pontosság | 0,03 mm/m |
| Pozícionálás ismételhetősége | ±0,02 mm/m |
| Maximális utazási sebesség | 80 m/min |
| Gép tápegység | AC 380 V, 50/60 Hz, 3 fázisok |
| A készülék teljesítménye | 13 kW |
| Formátumok | CAD, DXF |
| Kenés | Automatikus |
| A gép méretei - hosszúság × szélesség × magasság | 3650 × 2170 × 1900 mm |
| A gép készülék súlya | 2000 kg |
| Munkakörnyezet | 0–40°C, páratartalom ≤80%, nem kondenzál |
| Hűtő | S&A Teyu CWFL-3000 |
| Hűtőtartály | 22 l |
| Vízáramlás | 70 l/min |
| Vízcsatlakozások | 1/2″ RP |
| A hűtő hőmérséklet stabilitása | ±0,5°C |
| Hűtő tápegység | 220 V ±10%, 50 Hz |
| Hűtőközeg | R-410A |
| Ventilátor/fúvó | 3 kW |
| Megfelelőségi nyilatkozat | CE |
| Hűtő emelési magassága | 55 m |
| Hűtési kapacitás | 6586 kcal/h / 7,66 kW |
| A hűtőkompresszor teljesítménye | 2,70 kW / 3,67 HP |
| A hűtőszivattyú teljesítménye | 0,75 kW |
| Hűtőközeg mennyisége | 2100 g |
| A hűtő méretei | 770 × 550 × 1030 mm |
| A hűtőberendezés súlya | 95 kg |

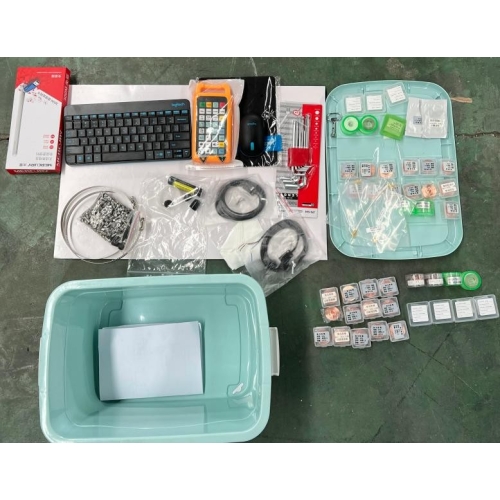

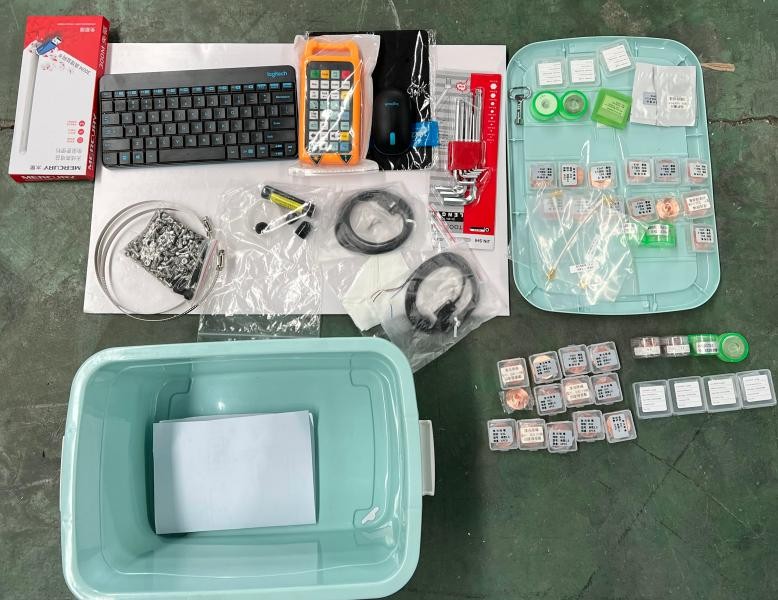

Gép és felszerelés ebben az ajánlatban
- FIBER ZX-1325FL 3000 W vágógép
- Integrált számítógép CypCut szoftverrel
- Ipari hűtő S&A Teyu CWFL-3000

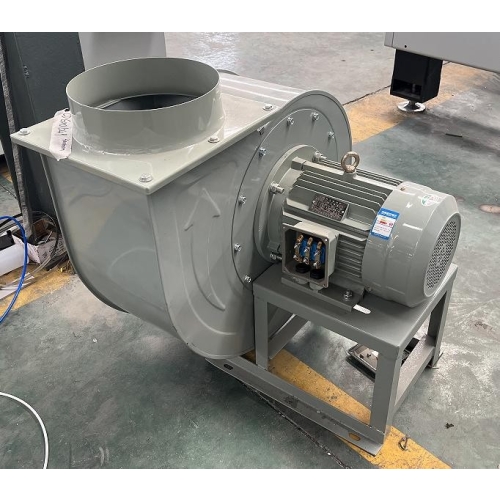

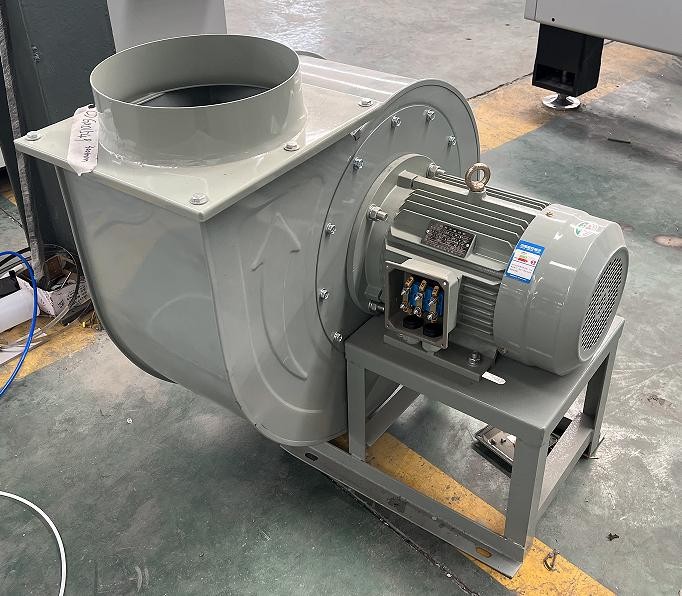

- Ventilátor / légáramlás teljesítmény 3 kW

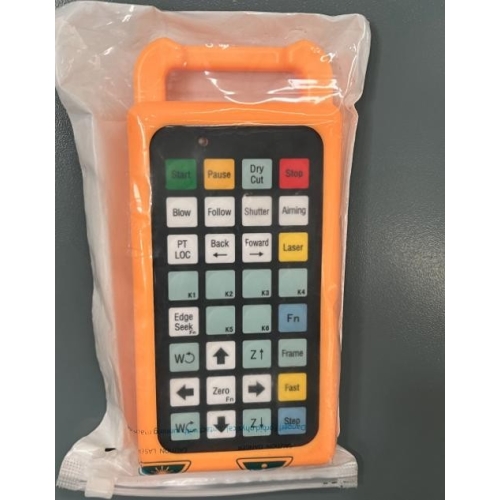

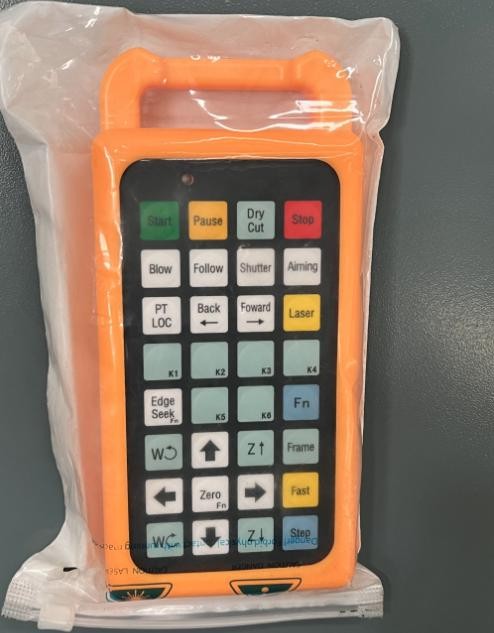

- Távirányító a gép működtetéséhez
- Vágófúvóka készlet
- Konvergens lencsék
- Csatlakozó kábelek
- Felhasználói kézikönyv
Kérdések vásárlás előtt
Milyen nagy projekteket lehet megvalósítani?
1300 × 2500 mm.
Milyen forrás fut a gépben?
MAX MFSC-3000.
Milyen vezérlőket tartalmaznak?
FSCUT 2000 / CypCutE.
Mit kapok a géppel?
FIBER ZX-1325FL 3000 W vágógép; Integrált számítógép CypCut szoftverrel; Ipari hűtő S&A Teyu CWFL-3000; Ventilátor / légáramlás teljesítmény 3 kW; Távirányító a gép működtetéséhez; Vágófúvóka készlet; Konvergens lencsék; összekötő kábelek; Felhasználói kézikönyv.
